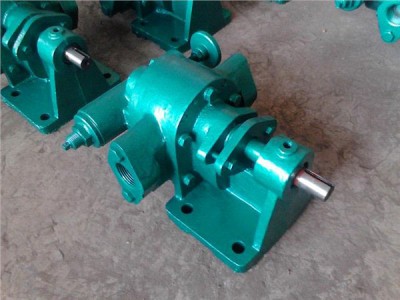

CLB沥青泵组成及用法：
CLB沥青泵为旋转式，主要由泵体、机座、主动齿轮、从动齿轮和阀体等组成。主动轴由一个附加的含油轴套支承，通过油杯补充HG-24号饱和汽缸油润滑。
CLB沥青泵的两侧装有带圆锥管螺纹的连接头以便连接管道位，该圆锥销制有内螺纹以便于拆 卸。其密封纸垫还用以调整齿轮的轴向间隙，该间隙规定为单向在0.05-0.08mm之间。
机座的下部有四个孔供安装使用。
CLB沥青泵设有阀，出厂时已调定工作压力为1-+0.05mpa并加以铅封。工作时，介质进入吸液腔，通过齿轮的旋转将介质压入排液腔并流出。调节手轮可以改变输出流量，当向右旋转手轮，阀被顶开，泵即失去输出压力而停止排液；当向左旋转手轮，阀即恢复作用，介质正常输出。
沥青保温泵的分类情况以及井下的工作原理[一]、高粘度泵的分类情况
高粘度泵依靠相互啮合空间的容积变化来输送流体。目前，高粘度泵按照螺杆数目可以分为单螺杆泵、双螺杆泵、三螺杆泵、四螺杆泵和五螺杆泵。四螺杆泵只有美国金字塔少数公司生产，其特点与五螺杆泵类似。按照吸入方式，保温沥青泵可以分为单吸式和双吸式。按照高粘度泵螺杆螺纹头数，分为单头和双头高粘度泵。
1、单螺杆泵
单螺杆泵，主要由螺杆、泵套(衬套)和万向联轴节组成。单螺杆泵转子是圆形断面的螺杆，它在特殊形状的衬套(定子)中一方面作行星运动，一方面沿着定子内螺纹将液体向前推进，从吸入腔连续地移动到压力腔，腔内流体是轴向均匀流动、无涡流和搅动。
2、双螺杆泵
双螺杆泵是由主动螺杆(主杆)、从动螺杆(从杆)、泵体、安全阀、联轴器、过滤器、同步齿轮和滚动轴承组成。两根螺杆(转子)相互啮合，在衬套(定子)中运转，依靠所形成的密封腔的容积变化吸入和排出流体。流体是轴向均匀流动、无涡流和搅动。双螺杆泵转子和定子均为刚性材料制成，其制造精度要求比单螺杆泵高。按照吸入方式，双螺杆泵可以分为单吸式和双吸式。单吸式高粘度泵吸入腔和压力腔存在压差。单吸双螺杆泵通常要考虑平衡轴向力的液力平衡装置。双吸式双螺杆泵，泵体内装有两根左右旋单头螺纹的螺杆，由于螺杆两端处于同一压力腔中，螺杆上的轴向力自行平衡。主杆通过同步齿轮带动从杆回转，两根螺杆以及螺杆与泵体之间的间隙靠齿轮和轴承保证。
3、三螺杆泵
三螺杆泵，主要是由主杆、两根从杆和包容三螺杆的泵套组成。主杆螺纹凸形双头，从杆螺纹为凹形双头，两者螺旋相反。
4、五螺杆泵
双吸式五螺杆泵，泵套内装有五根左、右旋双头螺纹的螺杆，螺杆上的轴向力自行平衡。螺杆齿廓上有一段是渐开线，它起着主杆向从传递运动的作用。螺杆两端装有滚动轴承，保证螺杆与泵套之间的间隙。
[二]、井下保温泵的工作原理及其种类
保温泵采油技术作为一种新兴的人工举升方式在国内外尚处于发展阶段，地面驱动保温泵采油系统由于具备更加明显的投资少、能耗低、适应性强、作业维护方便等特点，具有很好的发展前景。而进一步提高地面驱动保温泵采油系统的工作性能，充分发挥其独特的优势是当前国内外研究的重点。
单螺杆泵是由在工作状态下的不动的以橡胶为衬套并浇铸在钢体外套内形成的定子和进行行星转动的钢体转子构成。沥青保温泵定转子内外曲面是一对能够满足啮合、能密封和密封腔室能推移的一对在空间内啮合的共扼曲面。定转子端面(横截面)齿形类型主要有以下两种：①以短幅外摆线的内等距线作为螺杆的原始齿形曲线，其共扼曲线作为衬套的齿形曲线。②以短幅内摆线的外等距线作为衬套的原始齿形曲线，其共扼曲线作为螺杆的齿形曲线。
